Detaillierte Einführung und Unterschiede zwischen HF-Steckverbinder und LWL-Steckverbinder
Konnektoren sind im Leben sehr verbreitet, aber jeder weiß nicht viel über einige Konnektoren. Um das Verständnis aller für Konnektoren zu verbessern, werden in diesem Artikel Konnektoren vorgestellt, die auf drei Aspekten basieren:
1. Hochfrequenz Anschlusss.
2. Verwendung des Glasfaser-Schnell Anschlusses.
3. Der Unterschied zwischen dem LC-Uniboot-Anschluss und dem LC-Glasfaseranschluss. Wenn Sie am Inhalt dieses Artikels interessiert sind, möchten Sie möglicherweise weiterlesen.

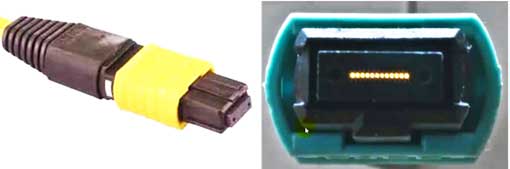

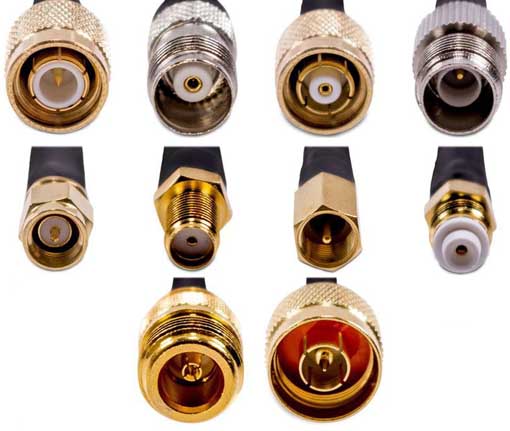

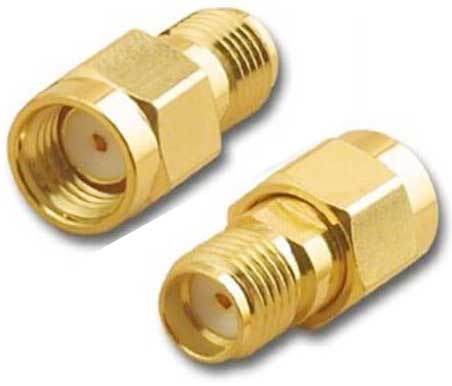

1. HF-Anschluss
Benennung Methode des HF-Koaxial Steckers:
Das Modell des Hochfrequenz-Koaxialsteckers besteht aus zwei Teilen: dem Hauptnamencode und dem Strukturcode, die durch einen Strich "-" in der Mitte getrennt sind. Der Hochfrequenzstecker übernimmt den international anerkannten Hauptbezeichnungscode, und die Benennung verschiedener Strukturen bestimmter Produkte wird durch die detaillierte Spezifikation festgelegt. Der Strukturcode ist die Struktur des Hochfrequenzsteckers.
(1) Auswahl der HF-Steckverbinder
1. Der ausgewählte HF-Anschluss muss dem tatsächlichen Frequenzbereich entsprechen.
2. Unter normalen Umständen ist die elektrische Leistung des geraden HF-Steckers besser als die des gebogenen Typs und kann entsprechend der tatsächlichen Verwendung ausgewählt werden.
3. Der ausgewählte HF-Anschluss sollte ein kleineres Stehwellenverhältnis haben.
4. Der ausgewählte HF-Anschluss sollte einen geringeren Einfügungsverlust aufweisen.
5. Der ausgewählte HF-Stecker sollte mit der Impedanz des passenden HF-Steckers oder Kabels übereinstimmen.
6. Die EMV des HF-Steckers mit Gewinde ist besser als bei jedem Push-Pull-HF-Steckverbinder mit Bajonettverschluss.
7. Wenn eine IM-Anforderung besteht, sollten das Material und die Beschichtung des HF-Steckers berücksichtigt werden.
8. Wenn Allzweck-HF-Steckverbinder die Anforderungen erfüllen, werden keine Hochleistungs-HF-Steckverbinder verwendet.
Wenn Sie
(2) Vorsichtsmaßnahmen für die Auswahl
1, Kostenleistung
2, Inventar und Beschaffungszyklus
3. Testbarkeit, Zuverlässigkeit, einfacher Austausch usw.
4. Wie hochfrequentes Signal der Stecker läuft. Berücksichtigen Sie beim Anpassen der Pin-Verteilung die Signalintegrität und achten Sie auf die Verteilung der Signal- und Erdungsstifte
5. Berücksichtigen Sie, wie viel Spannung und Strom der Steckverbinder aufnimmt, die Entkopplung der Leistung und die Toleranz des thermischen Designs usw.
6. Die Anzahl der Kontakte des Steckers. Befolgen Sie unter normalen Umständen das Prinzip von weniger Steckverbindern und mehr Kontakten
7, die Installationsmethode des Steckverbinders, die Angelegenheiten, die bei der Installation beachtet werden müssen
8. Gibt es Vorsichtsmaßnahmen für die spezifische Knickmethode des Steckverbinders? Zum Beispiel, ob sichergestellt werden muss, dass sich in einem bestimmten Bereich um den Anschluss keine zu hohen Geräte befinden, um Gerätestörungen zu vermeiden
9. Müssen Sie EMV-Probleme berücksichtigen?

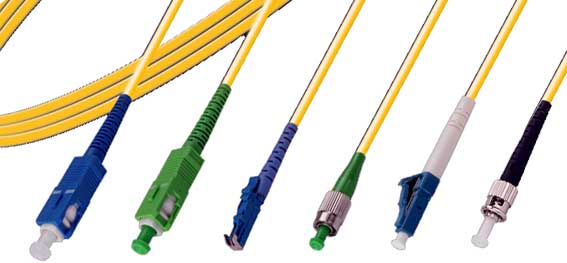

zwei, Verwendung des Glasfaser-Schnellanschlusses
Der optische Faser Schnellverbinder ist auch eine Vereinigung genannt, die verwendet werden können, den kontinuierlichen optischen Pfad von zwei optischen Fasern gebildet zu verbinden. Das Gerät kann viele Male wiederverwendet werden und ist schneller und bequemer zu bedienen. Je nach Struktur gibt es zwei Arten: mechanische Verbindung und Heißschmelztyp;
Der mechanische Verbindungstyp umfasst zwei Kategorien: eingebetteter Typ und gerader Typ. Verschiedene Arten von Glasfaser-Schnellkupplungen weisen unterschiedliche Materialien, Leistung, geringe Stabilität, Lebensdauer und Kosten auf.
Wie verwende ich den speziellen Glasfaser-Schnellanschluss? Der Glasfaser-Schnellanschluss besteht hauptsächlich aus drei Teilen: einem Hauptkörper, einer Schale und einer Endkappe. Hier ist eine Erinnerung daran, dass Sie den Verpackungsbeutel nicht wegwerfen sollten, nachdem Sie die oben genannten Gegenstände aus dem Verpackungsbeutel genommen haben. Der Verpackungsbeutel wird später verwendet.
1. Führen Sie das Lederfaserkabel durch die Endkappe und ziehen Sie die Außenhaut des Lederfaserkabels mit einer Schere um ca. 5-6 cm ab. Schneiden Sie dann die geschälte Haut ab und achten Sie darauf, dass die Hautschichten auf beiden Seiten bündig bleiben. Seien Sie während des Abisoliervorgangs vorsichtig, um eine Beschädigung des internen Glasfaserkabels zu vermeiden.
2. Stecken Sie das optische Kabel in die Klemme und halten Sie den Rand der Außenhaut bündig mit der Ritzlinie in der Klemme. Schließen Sie dann die Klemmenabdeckung. Verwenden Sie als nächstes eine Miller-Zange, um sich dem Rand der Vorrichtung zu nähern, schneiden Sie die freiliegende Beschichtung ab, um die optische Faser freizulegen, und reinigen Sie dann die freiliegende weiße optische Faser mit Alkohol.
3. Schneiden Sie die Glasfaser mit einer Schablone ab. Nehmen Sie nach dem Schneiden das optische Kabel aus der Halterung und vergleichen Sie es mit dem Symbol auf der Produktverpackung.
Richten Sie dann die Faser auf das Hauptkörperloch aus, setzen Sie es ein und halten Sie an, wenn die Primärfaser den Boden des Hauptkörpers erreicht. Zu diesem Zeitpunkt ist deutlich zu erkennen, dass die Faser gebogen ist. Drücken Sie die weiße Crimpabdeckung am Hauptkörper nach unten, schrauben Sie die Endkappe auf den Hauptkörper und schnallen Sie die Schale an.
drei, Der Unterschied zwischen LC-Uniboot-Anschluss und LC-Glasfaseranschluss
1. Kompaktes Design für die Anforderungen von Anwendungen mit hoher Dichte
LC Uniboot verwendet ein Doppelfaser-Einrohr und ein integriertes Heckmuffen-Design, um doppelsträngige Kabel zu vermeiden. Im Vergleich zu herkömmlichen LC-Duplex-Glasfasern ist es kompakter und platzsparender und reduziert die Gesamtverdrahtung um 50%. Gleichzeitig ist es förderlich für die Wärmeableitung des Verkabelungssystems und eine vernünftigere Nutzung, um eine höhere Energieeffizienz zu erreichen.
2. Die Polarität kann einfach und bequem umgeschaltet werden
Was ist Faserpolarität? Die Faserpolarität ist die Richtung, in der sich das optische Signal in der Faser ausbreitet. Normalerweise gibt es das Sendesignalende (Tx) und das Empfangssignalende (Rx). Der LC Uniboot-Glasfaserverbinder versetzt die beiden Stecker des Glasfasersteckers auf innovative Weise in ein austauschbares Design, damit Benutzer die Faserpolarität leicht umkehren können. Sie können die Ferrule einfach öffnen und die Polarität ohne Werkzeug ändern.
3. Mit Spurstangenausführung
Der Stecker kann mit einer Hand in einer Umgebung mit hoher Dichte entriegelt werden, was einfach und bequem ist. Selbst in einer Umgebung mit hoher Dichte kann der Push-Pull-Hebel den Jumper leicht einsetzen oder herausziehen. Die halb gewickelte Endstruktur kann auch verhindern, dass sich Kabel verwickeln.
Der innovative LC-Uniboot-Glasfaserverbinder mit seiner einzigartigen Struktur und seinem kompakten Design. In einer Verdrahtungsumgebung mit hoher Dichte bietet es eine bessere Leistung als herkömmliche LC-Dual-Core-Steckverbinder und ist eine ideale Wahl für Rechenzentren und FTTX.
